- 仕様表

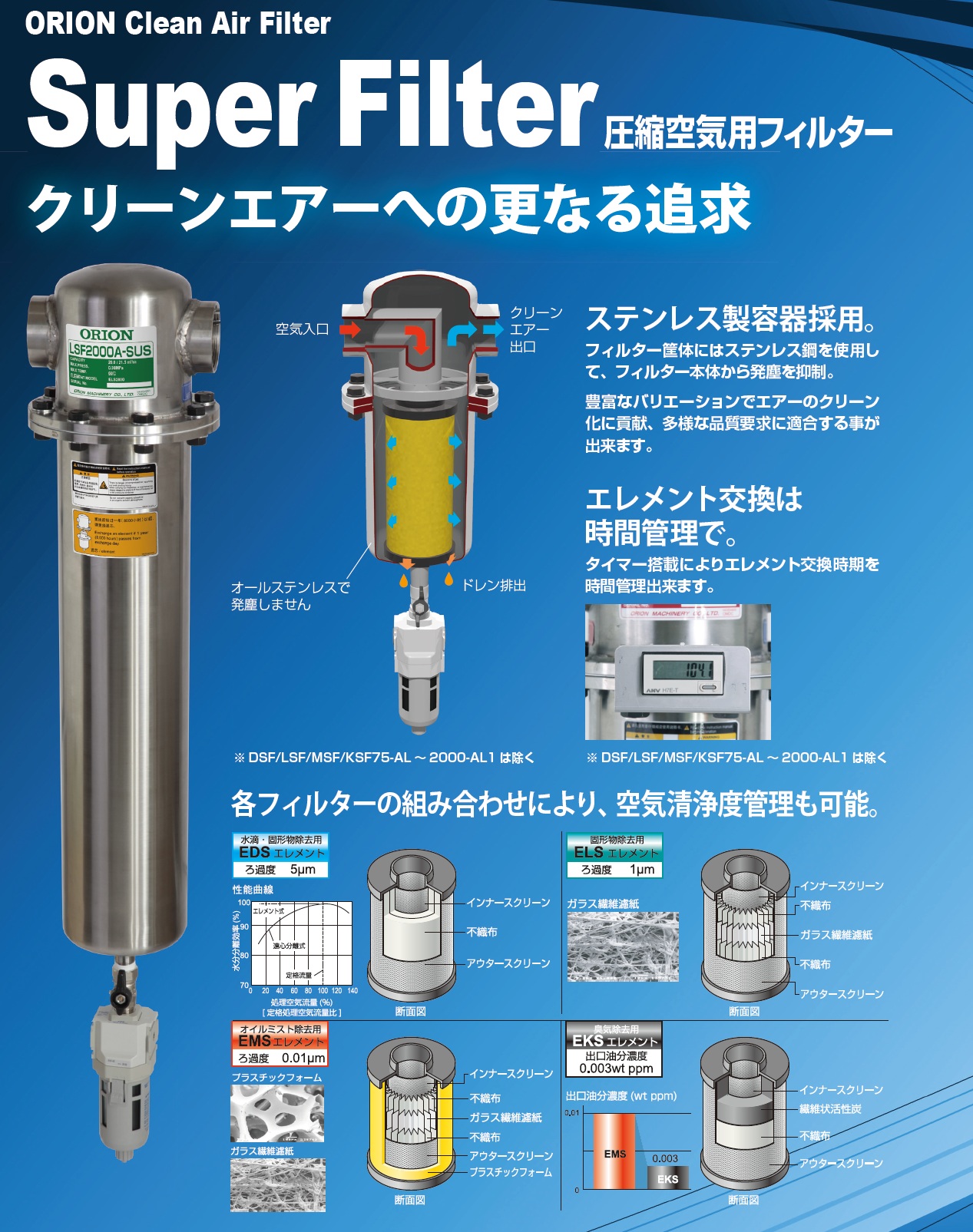

- 製品特長

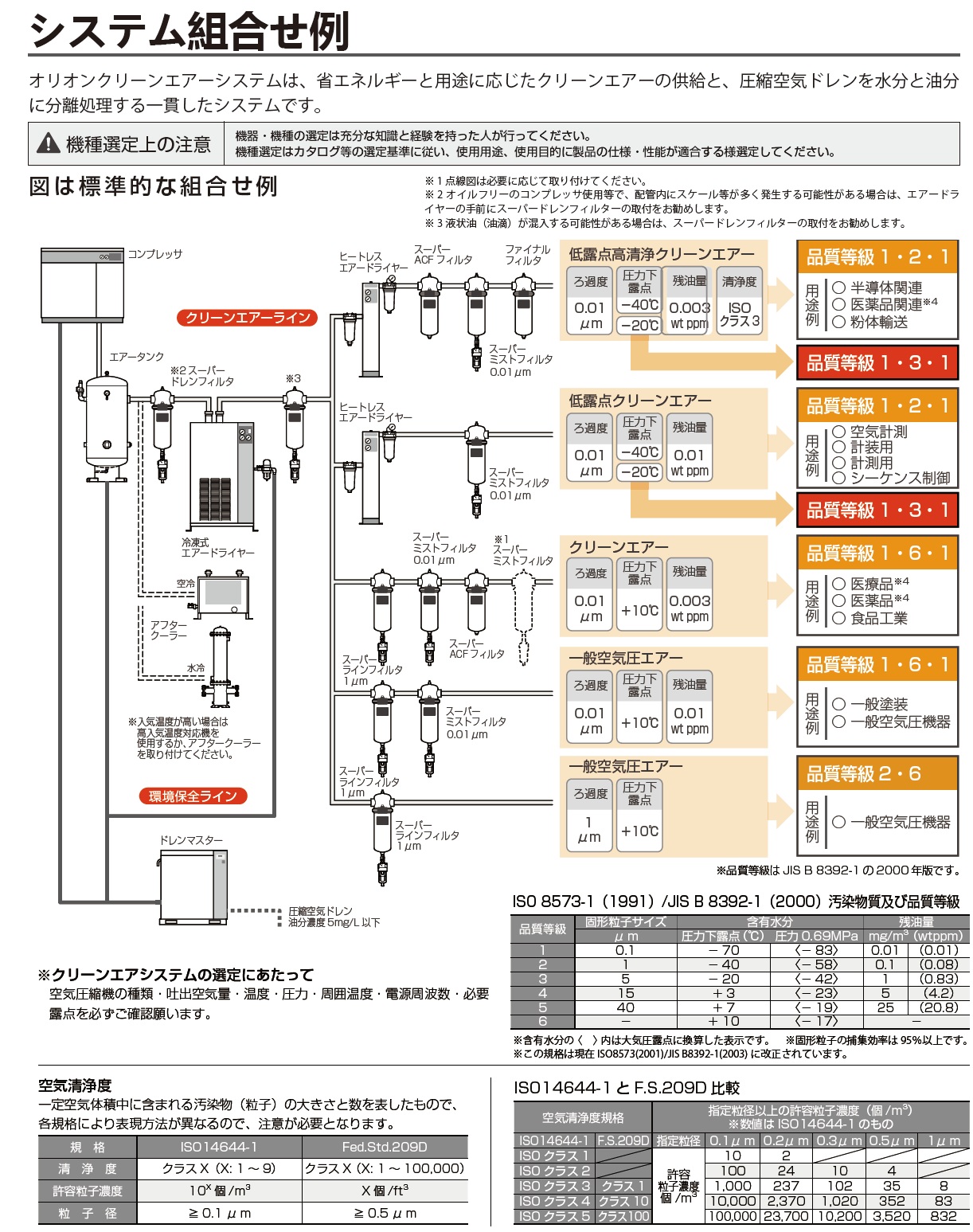

- ????組合せ例
- ?????????????
- 取説????????
-
※１ 処理空気量、空気圧縮機の吸込狀態に換算した値です。（大気圧、32℃、75％）。型 式 DSF 400A-SUS 700A-SUS 1000A-SUS 1500A-SUS — LSF/MSF/KSF 2000A-SUS 処理空気量 ※1 圧力0.69MPa ? /min 4.2 6.8 10.9 14.0 20.0 圧力0.75MPa ? /min 4.5 7.3 11.7 15.0 21.5 ハウジング材質 ステンレス鋼 使用範囲 使用圧力範囲 MPa 0.05 ? 0.98 入気溫度範囲 ℃ 5? 60 周囲溫度範囲 ℃ 2? 60 性 能 ※2 捕集性能 DSF:5μm 水滴分離効率 99％、LSF:1μm（捕集効率 99.999％）、MSF ：0.01μm（捕集効率 99.999％）、KSF: 活性炭繊維による吸著 出口油分濃度 wt ppm MSF:0.01 KSF:0.003 圧力損失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01?通常 0.02、KSF: 初期 0.009 エレメント交換時期（期間?圧力損失）※ 3 1年またはDSF:0.02MPa、LSF?MSF:0.07MPaの早く到達した方を適用 主要寸法 配管接続口徑 Rc1 Rc1? Rc2 寸法（面間距離） mm 174 寸法（全長） mm 532（KSF:370） 599（KSF:429） 709（KSF:539） 789（KSF:619） 946（KSF:776） 質量 kg 4.3 4.9 5.2 5.6 6.5 エレメント 型式 : EDS/ELS/EMS/EKS 400 700 1000 1300 2000 使用本數 本 1 ???????????? DSF/LSF/MSF ※4 式號 FD2 エレメント交換タイマー MSF：標準裝備 DSF/LSF/KSF：オプション ※２ 処理空気條件：入口空気圧力 0.69、入口空気溫度32℃、入口空気露點：大気圧下-17℃（圧力下10℃）
(MSF,KSF)、入口油分濃度3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。※３ 圧力損失もしくは使用期間のいずれか早い方で交換願います。交換時期は保証値ではありません。また、製品環境、運
転條件等により交換時期前に交換が必要となる場合があります。※４ オートドレントラップはすべてフロート式。
※ MSF シリーズの前段には必ずエアードライヤーを設置してください。
※ KSF シリーズの前段には必ずエアードライヤー、LSF、MSF を設置してください。
※出荷時、ハウジングにはエレメントを裝著していません。ハウジングの設置及びフラッシング終了後、付屬のエレメントを取
扱説明書に従って裝著してください。（中型ステンレスタイプは除く） -
-
-
-
